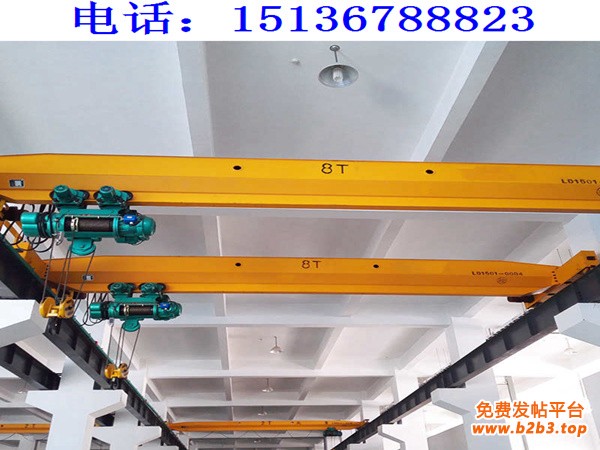

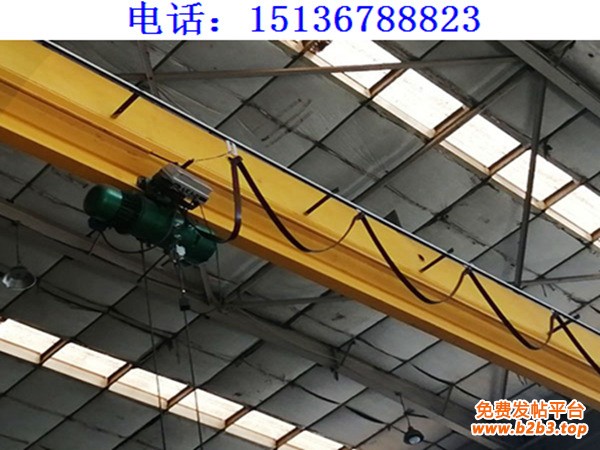

变频单梁行车行吊1
      福建龙岩桥式行吊生产厂家指出桥式行吊(桥式起重机)的电气控制系统通过精密的电路设计与控制逻辑,实现对起重机各机构(大车、小车、起升机构)的jing准控制,确保设备安全、高效运行。其核心工作原理及关键环节如下:
      一、电气控制系统的核心组成
      控制设备:
      凸轮控制器:用于控制电动机的启动、停止、正反转、调速和制动,适用于小容量电动机(如小型桥式起重机)。其手轮可左右旋转,每方向设多挡位,通过触点切换实现电阻切除和速度调节。
      主令控制器:与磁力控制屏配合,用于大容量电动机(如15吨以上起重机的主提升机构),实现远程操作和复杂控制逻辑。
      保护配电盘:集成过电流继电器、线路主接触器、刀型开关和熔断器等,提供过载保护、零位保护和限位保护。
      执行机构:
      电动机:采用绕线转子型异步电动机,适应频繁启动、制动和反转需求。转子回路串联电阻,通过凸轮控制器或主令控制器调节电阻值,实现调速。
      制动器:电磁制动抱闸与电动机联动,断电时通过弹簧作用抱紧电动机转轴,防止重物自由下落;通电时电磁铁吸合,松开制动器。
      安全装置:
      限位开关:安装于大车、小车运行轨道两端及起升机构极限位置,限制运动行程,防止超程事故。
      安全开关:设置于操纵室舱口门、端梁栏杆门等位置,开门时自动切断电源,保护人员安全。
      过电流继电器:监测电动机电流,超限时切断电源,防止过载损坏设备。
      二、电气控制系统的工作原理
      供电模式:
      采用硬滑线供电、软电缆供电或滑环集电器,适应起重机移动式工作模式,确保供电可靠性。
      控制回路:
      启动:按下启动按钮,接触器线圈得电,主触点闭合,三相交流电源送至配电盘上端。辅助触点闭合,通过行程限位开关和凸轮控制器动断点形成自锁,保持接触器吸合。
      停车:按下停车按钮,接触器线圈断电释放,切断电源,电动机停止运行。
      过载保护:当电动机超负荷工作时,主回路电流增大,过电流继电器辅助触点断开,接触器断电释放,实现过载保护。
      电动机控制:
      正反转控制:通过凸轮控制器或主令控制器切换电动机定子绕组相序,实现正反转,驱动起重机各机构向不同方向运动。
      调速控制:
      凸轮控制器:手轮旋转至不同挡位,依次切除转子回路电阻,调节电动机转速。例如,小车向右移动时,手轮右旋至1挡,触点闭合接入部分电阻,电动机低速启动;逐级旋转至5挡,电阻全部切除,电动机达到额定转速。
      主令控制器:通过磁力控制屏逐级切除转子电阻,实现平滑调速。例如,主卷扬机构提升重物时,主令控制器手柄扳至“上1”挡,短接一段转子电阻,电动机低速启动;依次扳至“上2”至“上6”挡,逐级短接电阻,电动机转速逐渐上升。
      制动控制:制动电磁铁与电动机联动,断电时抱闸制动,确保重物停止时可靠定位;通电时松开制动器,允许电动机运转。
      特殊工况控制:
      轻载快速升降:空钩或轻载时,通过控制回路设计,允许电动机以较高速度运行,减少辅助工作时间。
      重载低速运行:提升重物或重物下降至接近预定位置时,通过低速挡控制,确保运行平稳,避免机械冲击。
      下降控制:根据重物重量,电动机可工作于电动状态、反接制动状态或再生发电制动状态,实现不同下降速度需求。例如,重载下降时,电动机工作于倒拉反接制动状态,获得稳定低速;空钩或轻载下降时,采用强迫下降方式,通过点动操作实现准确定位。
      三、典型控制电路分析
      以小型桥式起重机小车控制电路为例:
      电路组成:
      凸轮控制器QM控制绕线转子型电动机M2的正反转及转子电阻切除。
      接触器KM实现电动机主回路通断控制,并通过辅助触点形成自锁回路。
      行程开关SQ1、SQ2限制小车运行行程,防止超程。
      紧急开关SA1、电流继电器KA0、KA2等提供安全保护。
      工作过程:
      启动准备:凸轮控制器手轮置于“0”位,全部触点断开,电动机不通电,制动器抱闸。
      小车向右移动:手轮右旋至1挡,触点1、3闭合,电动机定子绕组接入正向电源,转子回路串入全部电阻,电动机低速启动。逐级旋转手轮至5挡,电阻逐级切除,电动机转速逐渐升高。
      小车向左移动:手轮左旋,控制逻辑与向右移动相同,通过触点切换实现电动机反转。
      保护停机:小车运行至极限位置时,撞击行程开关SQ1或SQ2,切断接触器KM线圈电源,电动机停止运行,制动器抱闸。
