1.超声仿组织（TM）材料

声速： （1540±10）m/s（23℃）

衰减：标准套中为（0.5±0.05）dB/（cm·MHz）（23℃）

 2．超声仿血管

密度：0.930(g/cm3)

材料声速：1555 (m/s)

内径： 标准套中为8mm和4mm

壁厚： 标准套中内径8mm壁厚为1.6mm；内径4mm壁厚为0.8mm

与声窗平面夹角： 标准套中为30°(斜置段)。

3．超声仿血液

密度： (1.05±0.04)g/cm3

声速： （1570±30）m/s

衰减： <0.1dB/（cm·MHz）

背向散射： （1～10）×10-9×f4/（cm·MHz4·Sr）

粘度： （4±0.4）×10-3Pa·s

4．恒流泵

转数： 0.2～300RMP

流量范围： 0.014～1140ml/min

5．转子流量计

个数： 2，串联使用

量程：1～10L/h(即0.278ml/s～2.78ml/s)

6～60L/h(即1.67ml/s～16.7ml/s)

标准：

YY/T 0458-2003 超声多普勒仿血流体模的技术要求

JJF1438-2013彩色多普勒超声诊断仪（血流测量部分）校准规范

应用范围：

多普勒体模是该测量系统的核心部分，其主要技术指标均依据YY/T0458-2003的有关规定(详见第三部分)，检测项目包括血流速度读数准确度、血流探测深度、取样游标准确度和方向识别能力等。

外壳的四壁和底板均系有机玻璃制成，顶面顶面封有70um厚涤纶薄膜作为声窗，内充凝胶型超声仿组织（TM）材料，硅橡胶制仿血管嵌埋于仿组织材料中，作为超声仿血液的流经通道。对于被检设备,在双功和三功仪器中,频谱和彩色多普勒工作模式是在二维灰阶图像的背景上进行的,故对其性能的全面检测尚需配备相应的Ｂ超体模。


1、 眼科超声通用型仿组织超声体模    KS102-2

包括专用仿组织体模和空间分辨力试件两大部份,其中试件有轴向与侧向之分,最小分辨力0.05mm。
2、 三维成像超声体模                KS107-3D

a.仿组织材料中内置已标定尺寸和体积的椭球体，可检测三维图像的失真度。

b.仿羊水内装一定月龄的胎儿模型，也可根据用户要求定制，可检测三维图像的失真度。
3、 低频加长通用型仿组织超声体模    KS107BD(L)

系KS107BD型深度方向的扩展，测探测深度由BD型的 190mm加深至250mm，其余参数与BD型相同。
4、 低频超长通用型仿组织超声体模    KS107BD(LL)
5、 低频通用型仿组织超声体模        KS107BD

适用于4MHz以下频段Ｂ超仪器。检测项目包括盲区、探测深度、轴(纵)向与侧(横)向分辨力、纵向与横向几何误差,并可考察其对囊肿、肿瘤、结石等典型病灶的成像情况。
6、 仿组织超声体模                  KS107BS

系KS107BD型的扩展。其对线阵探头的适用性与KS107BD型相同,但靶标设置和布局对机械扇扫、凸阵、相控阵等扇形图像仪器更为科学、恰当。可测扇形开角120º，独立分辨力靶群组。
7、 高频通用型仿组织超声体模        KS107BG

适用于5MHz以上频段Ｂ超仪器。检测项目包括探测深度、轴向与侧向分辨力、纵向与横向几何误差,并可考察其对不同直径囊性病灶的成像情况。
8、 切片厚度超声体模                KS107BQ

KS107BQ型线面双靶切片厚度/声束形状体模用于检测一维阵列探头声束的切片厚度和电子聚焦的声束形状。

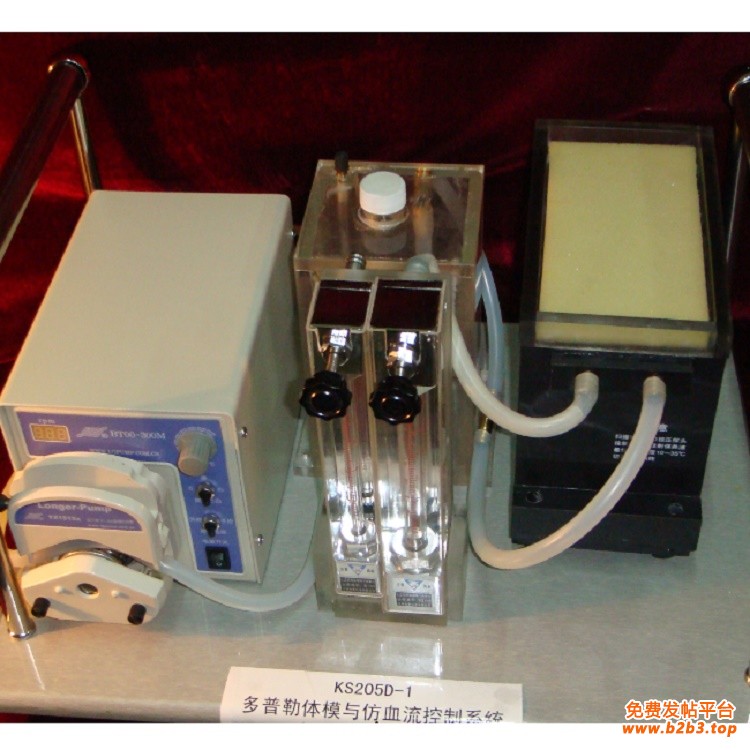

9、 多普勒体模与仿血流控制系统      KS205D-1

适用于彩超和各种血流仪。检测项目包括血流速度读数准确度、血流探测深度、取样游标准确度和方向识别能力等。
10、超声探头表面温升体模     KS205TW-1
11、超声探头腔内温升体模     KS205TW-2
12、胎儿超声体模             KST-3D01
13、超声探头表面测温体模     KS205TW
14、包含式超声弹性仿组织体模     KS215T-1
15、包含式超声弹性仿组织体模     KS215T-3
16、独立式超声弹性仿组织体模     KS215T-2
17、超声仿膀胱体模               KS215BP
18、超声骨密度仪定量体模     KSG-1
19、超声骨密度仪定量体模     KSG-2


产品简介：

为多普勒体模和仿血流控制系统,适用于彩超和各种血流仪。

技术参数:

1．多普勒体模外壳内尺寸:

横向： 200mmx(80～100)mm

深度： 170mm

2．声窗尺寸： 70umx200mmx(80～100)mm

3．超声仿组织（TM）材料:

声速： （1540±10）m/s（23℃）

衰减：标准套中为（0.5±0.05）dB/（cm·MHz）（23℃）(如专用于检测工作频率在高端或低端的多普勒仪器，可选用衰减系数低于或高于该值的TM材料,特别订做。

4．超声仿血管:

密度：0.930(g/cm³)

材料声速：1555 (m/s)

材料声衰减系数：随测量所在频率而异,详见表1；

表1     仿血管材料声衰减～频率关系表

内径： 标准套中为8mm和4mm,还可在0.5至32mm范围内按2倍因子选用其它尺寸,但须特别订做；

壁厚： 标准套中内径8mm壁厚为1.6mm；内径4mm壁厚为0.8mm内径改变,壁厚随之改变, 详见表2；

与声窗平面夹角： 标准套中为30°(斜置段)，还可选用45°和60°,但须特别订做。

表2   仿血管内径与壁厚的对应关系

5．超声仿血液

密度： (1.03±0.04)g/cm3

声速： （1570±30）m/s

衰减： <0.1dB/（cm·MHz）

背向散射：（1～10）x10-9 x f4/（cm·MHz4·Sr）

粘度： （4±0.4）mPa·s

6．恒流泵

转数： 0.2～300RMP

泵头数： 1或2

装卡硅橡胶软管： 壁厚1.5mm，内径0.8，1.6，3.1，4.8，6.4，7.9mm可选

流量范围： 0.014～1140ml/min

控制开关： 左/停/右

转速控制： 可调电位器

流体经由： 仅经管道

电源： 电压220±10％AC，频率50～60Hz

工作环境： 温度0～45℃，相对湿度<80％

7．控制器（选配）

脉冲参数设置：宽度和间隔时间分别设置

脉冲宽度分辨率：0.1s

脉冲间隔分辨率：0.1s

8．转子流量计

个数： 2，串联使用

量程：1～10L/h(即0.278ml/s～2.78ml/s)

      6～60L/h(即1.67ml/s～16.7ml/s)

9. 仿血液储罐

容量： 500ml；

10.缓冲器

容量： 500ml；
