品牌:Delta德尔塔仪器
背景材料的尺寸:长210mm，宽60mm，高(深)110mm
玻璃:0mm厚
起订:1台
供应:99台
发货:60天内
《准静态超声弹性成像系统性能试验方法》(YY/T1419-2016)、
《基于声辐射力的超声弹性成像设备性能试验方法》(YY/T1480-2016)
《超声弹性仿组织体模的技术要求》(YY/T1521-2017)
应用范围：
全系列包括背景材料相同，但靶标不同，彼此独立的4台体模。
表1 超声弹性图像形成设备的分类和基本特征
|
方法类别 |
施力类型 |
施力方法 |
显示特性 |
定性/定量 |
成像/测量 |
|
|
位移或应变成像 |
应变弹性成像 |
准静态力 |
利用机械装置从体外经皮肤施加 |
应变 |
定性 |
全区域成像，以诊断超声的幁频更新 |
|
应变速率成像 |
利用生理过程从体内施加 |
应变速率 |
||||
|
声辐射力脉冲成像 |
动态力 |
利用超声波产生的聚焦辐射力脉冲在指定深度施加 |
位移 |
定性 |
取样框内区域一次成像 |
|
|
剪切波速度测量 |
瞬时弹性图 |
利用机械装置由体外经皮肤施加 |
剪切波 速度 |
定量 |
一次测量，声束沿线平均值 |
|
|
点剪切波弹性成像(也称声辐射力定量) |
利用超声波产生的聚焦辐射力在指定深度施加 |
剪切波 速度 |
定量 |
一次测量，关注区内平均值 |
||
|
剪切波速度成像 |
剪切波弹性成像 |
利用超声波产生的聚焦辐射力在若干深度施加 |
剪切波 速度 |
定量 |
彩色框内一次成像 |
|
|
令超声波产生的聚焦辐射力以快于剪切波的速度扫过一定深度范围，形成马赫锥 |
剪切波 速度 |
定量 |
彩色框内成像，以每秒数幁的速率更新 |
|||
产品简介：
用于检测准静态应变弹性成像系统、声辐射力脉冲弹性成像系统、点剪切波弹性成像系统、( 超波速 )剪切波弹性成像系统的性能.
技术参数:
1.基本结构
(1)体模外壳的侧板和底板均为10mm厚有机玻璃，顶面覆有复合薄膜声窗；
(2)底板上开有两个直径36mm圆孔，口上封有优质橡皮，可供注液保养之用；
(3)背景材料的尺寸为：长210mm，宽60mm，高(深)110mm；
(4)靶标为圆柱形，直径有6种，分别为Ø3,Ø6,Ø9,Ø12,Ø16,Ø20mm；
(5)靶标分为上下两行，轴线分别位于声窗下30mm和60mm处，沿水平方向间隔一律为30mm；
(6)圆柱轴线沿背景材料的60mm方向，与前后壳板垂直，与声窗表面平行，彼此平行。
(7)各台中靶标均如表2中所列，图2中所示，按直径大小交叉排布。
表2 不同直径靶标在背景材料中的排布方式
|
←左 右→ |
||||||
|
上层 |
Ø3 |
Ø20 |
Ø6 |
Ø16 |
Ø 9 |
Ø12 |
|
下层 |
Ø20 |
Ø3 |
Ø16 |
Ø 6 |
Ø12 |
Ø9 |
2.背景和靶标材料的声学-力学特性
(1)背景和靶标材料，23℃时纵波声速均为(1540±10)m/s；
(2)背景和靶标材料，23℃时纵波声衰减系数斜率均为(0.5±0.05)dB/(cm MHz)：
(3)系列中所有各台的背景材料相同，23℃时剪切波速度均为2.89m/s±5%，杨氏模量均为25kPa±10%；
(4)系列中各台的靶标材料，23℃时剪切波速度分别为1.63(m/s)±5%，2.16(m/s)±5%，3.87(m/s)±5%，5.16(m/s)±5%，杨氏模量分别为8kPa±10%，14kPa±10%，45kPa±10%，80kPa±10%。
商品详情：

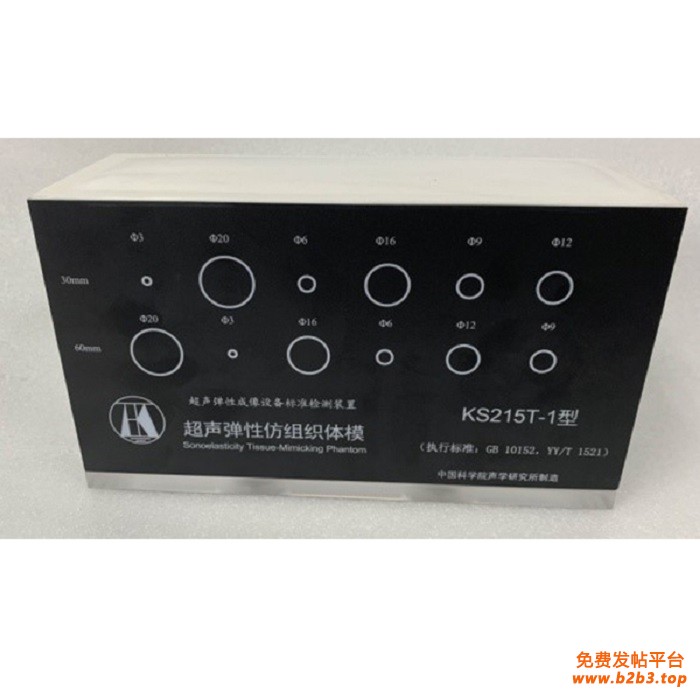

KS215T-1包含式超声弹性仿组织体模
标准配置：包含式超声弹性仿组织体模1只，使用说明书1份，测试报告1份，合格证1个，装箱清单1份，便携箱1个。
