品牌:Delta德尔塔仪器
上下吸声层回声降低:>30dB (f>2.5MHz)
三层 总体 插入损失:>50dB (f>2.5MHz)
起订:1台
供应:99台
发货:60天内
发送询价
医学超声领域普遍采用辐射天平测量诊断、治疗设备的声输出功率。应用该方法必须满足两个前提条件，一是声束平行，且声轴(传播方向)垂直于反射靶的横截面或吸收靶的平面，二是靶的横截面足够大，能够拦断整个声束。对于单元探头和长度不太大的平面线阵，这些要求很容易满足，但对成为当今临床主体的凸阵和相控阵，这两项要求均难以满足。为此，IEC60601-2-37和等同采用该标准的国家标准GB9706.9—2008提出了三种办法，以测量1cm长探头辐射面上的“有界声功率”。其中包括：
(1)在探头和靶之间放置一个称做“掩模”的部件，将处于扫描状态的大部分声束截断且不产生反射，只剩下探头中央的准平行部分通过1cm宽开口投射到靶体上；
(2)将辐射力天平的靶改为1cm宽，让其长度方向与探头辐射面的长度方向正交，并确保没有反射波投射到靶上；
(3)对相控阵等某些探头，采用电子技术，只让其中央1cm长度的辐射面发射超声波。

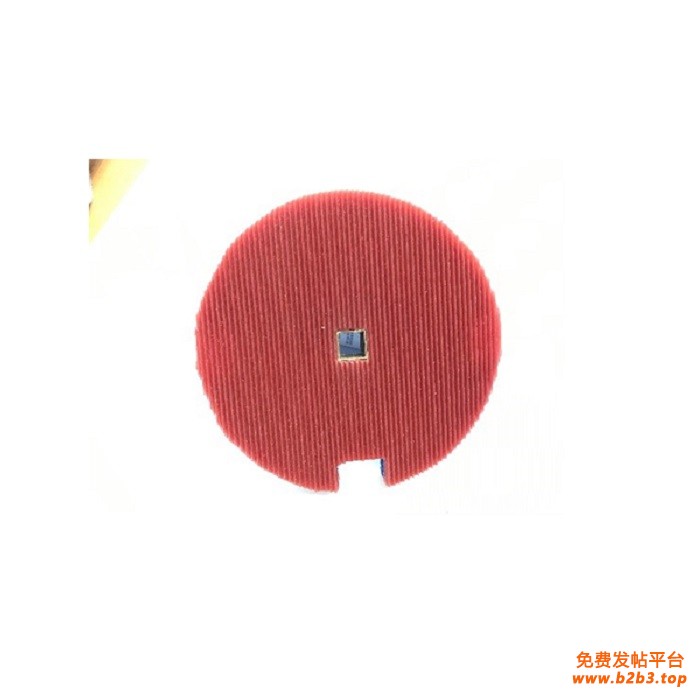

在三种办法中，第二种需改装功率计，第三种需专门设计声束扫描程序，对功率计的制造和使用者都勉为其难，只有第一种可操作性最强，故成为业内首选。为配合GB9706.9—2008的实施，我们特地研制生产了完全符合该项标准要求的YM-1型1cm孔径掩模。
掩模的技术特性
1．上下吸声层回声降低：>30dB (f>2.5MHz)
2．三层 总体 插入损失：>50dB (f>2.5MHz)
3．窗口壁材料反射系数：>90%
