KS102-2型 眼科超声体模(3件套)
2024-08-16 15:33  浏览:6
价格:未填
品牌:delta仪器
发货:3天内
发送询价
  一.KS102系列检测装置的基本结构和技术特性

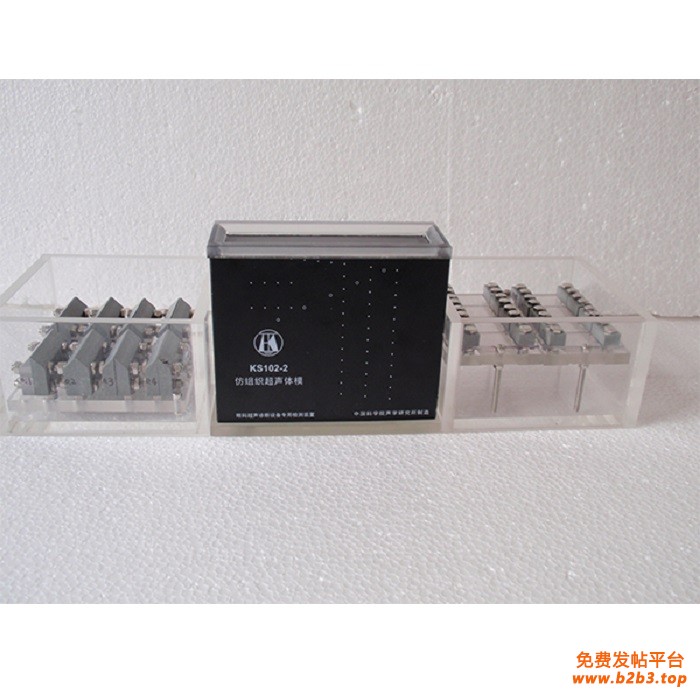

KS102型检测装置包括仿组织超声体模(中间)和空间分辨力试件两大部分,试件又有轴向(右侧)与侧向(左侧)之分


二.(一)仿组织超声体模(KS102-2)

1.内部结构

 (1)标准媒质

    在四壁和底板、声窗围成的六面体空腔内充有TM材料作为标准媒质。

(2)线靶系统

    在TM材料内嵌埋有尼龙线靶3组,包括:

(a)盲区靶群:共含靶线5条,所在深度(与声窗距离)分别为1,2,3,4,5mm;

(b)纵向线性靶群:共含靶线3组,每组12条,所在深度(与声窗距离)从 5 mm、7.5mm、10mm起,每间隔10mm一根靶线。

(c)横向线性靶群:所在深度(与声窗距离)为20mm和40mm,共含靶线8条,相邻靶线间距10mm。

(3)仿囊结构

直径2mm圆柱:5个,轴线与靶线平行,分别位于10、20、30、40、50mm深度处;

2.技术指标

(1)TM材料

声      速:(1540±10)m/s

声衰减系数:(0.5±0.05) dB/cm/MHz

(2)尼龙线靶

靶  线 直 径:(0.3±0.02)mm

几何位置公差:±0.1mm


(二)轴向分辨力试件

1.结构形式

轴向分辨力试件的单件结构如图3所示。测量所用不同尺寸的“间隙”系借助水平放置的薄塑料片层隔成,当其中充以声速为1540m/s的液体时即呈标准状态。间隙上方为2.4mm厚透射塑料片,下方为10mm厚有机玻璃板,有机玻璃板下表面开有沟槽,并与直接浇铸的高效吸声材料相耦合,用以减弱有机玻璃板后界面的回波。固定所用的每个PVC塑料块上表面均覆有高效吸声材料,以防止无用回波的干扰。

该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳一个试件,在深度方向,观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。

2.技术指标

“间隙”个数:8

“间隙”数值:0.05,0.1,0.2,0.3,0.4,0.5,0.6.,0.7mm

“间隙”公差:<10%

(三)側向分辨力试件

1.结构形式

側向分辨力试件中的单件结构如图4所示。测量所用的不同尺寸“间隙”借助于竖直放置的薄塑料片层隔成,当其中充以声速为1540m/s的液体时即呈标准状态。“间隙”两侧为10mm厚PVC板,每块的上表面均向外切成45°斜坡,以消除原路回波。为让两种分辨力的测量对象处于同一高度,在轴向分辨力试件的有机玻璃板下方装有三条金属“腿”。

该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳两组单件,在深度方向,观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。

2.技术指标

    “间隙”个数:8

“间隙”数值:0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8mm

“间隙”公差:<10%


KSUA-1型 眼科A型超声诊断设备专用检测装置

KSUA-1  型  超声试件介绍

1. 规格数量

1)   眼轴测厚试件  采用有机玻璃材料加工,设计尺寸为 Ф15,1mm厚的薄片 (2片)

2)眼轴长度  的台阶状超声试件  2件

考虑到眼球的解刨结构,设定前房测厚范围2~7mm,晶状体测厚范围2~7mm,玻璃体测厚范围8~31mm。

眼轴测厚范围大致位于15~35mm范围内。



实际提供两块台阶状有机玻璃材质的超声试件。

1.矮的台阶块,20mm厚,3个台阶宽度分别为0.5mm、0.5mm、1mm,高度分别为7mm、7mm、8mm。底座高度5mm。

2. 高的台阶块,20mm厚,3个台阶宽度分别为0.5mm、0.5mm、1mm,高度分别为2mm、2mm、31mm。底座高度5mm。

眼轴测厚试件  提供  一组变温平面纵波声速数据的测试证书



超声试件 设备装箱单



KSUA-1型  眼科A超专用超声试件            1套

(台阶状眼轴长试件高矮共2件、角膜测厚试件(薄圆片)2片、

吸声材料2块)

说明书                                     2份

测试证书                                   1份

保修单                                     1份

合格证                                     1份
